产品介绍：

RF无线调光LED产品

一. 产品组成部分(产品组成部分调光器+ RF遥控器+ LED成品(调光电源)

1)     调光器

2)     RF遥控器

3)     LED成品(可控硅调光电源)

二. 产品电器特性

1)工作电源: DC 3V, CR2450电池

2)待机电流:小于5uA

3)无线工作频率433MHZ

4)无线发射功率:10dbm

5)无线接收灵敏度:小于-105dbm

6)射频控制范围:室内约30M,无障碍约100M

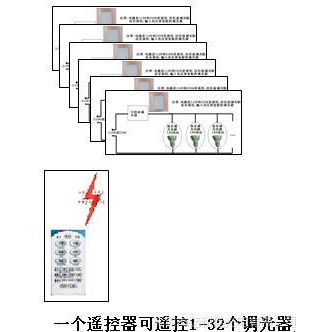

7)遥控器最多控制设备:一个遥控器最多可以控制32个调光器;

8)调光器最多控制设备: 250W，可以带10个7瓦LED灯；

按键定义及功能

1)在家:五组(组数可增加和减少)灯全亮,亮度***

2)外出:五组(组数可增加和减少)灯全暗

3)睡觉:五组(组数可增加和减少)灯全亮,亮度30%

4)起夜:五组(组数可增加和减少)灯全亮,亮度70%

5)娱乐:五组(组数可增加和减少)灯全亮,亮度50%

6)自定:五组(组数可增加和减少)灯1--2--3--4--5--1--2--3--4--5循环渐变

7)1-5 :单独调光,单独开关

8)0 :五组(组数可增加和减少)同时调光

9)- + :调光(-变暗, +变亮)

-----------------------------

LED智能遥控器使用说明书

尊敬的用户,真诚感谢您选用本公司产

品，为了方便您的安装与使用，请您使用前

仔细阅读本说明书。

亿利佳智能遥控器是可以进行双向全数

字通讯的***遥控器，通过遥控器，便能

可靠、方便地控制、查询设备状态。

亿利佳智能遥控器必须与亿利佳智能墙

壁可控硅调光器产品配套使用。

关键字：

终端节点：可以被遥控器遥控的每路灯

光等。

场景：被遥控的多个终端节点，开关状态

的组合。如娱乐场景中可设定客厅背光灯打

开等。

绑定：建立遥控器与终端节点间的安全连

接。

遥控器由显示灯及4类按键构成：

① 忙碌显示灯（灯光闪烁，表示遥控器忙

碌，正在处理、发射或接收数据）

② 开关状态显示灯（显示被遥控终端节点

的开关状态，灯亮表示终端节点目前处于开

状态，灯灭表示终端节点目前处于关闭状

态）

③ 设置按键（用于配置遥控器与被遥控终

端节点的绑定和解除绑定）

④ 场景按键（6个，1个按键控制多个终端

节点的组合开关）

⑤ 单路按键（30个，1个按键控制单个终端

节点的开关状态）

⑥ 调光按键（控制调光终端节点的亮度）

设置遥控器

在使用遥控器前，请将您的遥控器与您

的终端节点（每路灯光）进行绑定。

一、绑定

1.绑定遥控器单路键的,请跳过本步骤，绑

定场景的，需先调节终端节点的开关状态为

场景希望开关状态。如娱乐场景希望客厅背

光灯打开，那么请先将客厅背光灯打开。

2.长按终端节点开关键，持续5秒，听到长

音“嘀”后松手，终端节点进入绑定请求。

。

3.长按遥控器设置键，持续5秒，听到长音

“嘀”后松手，再短按需要绑定的场景键或

单路开关键，松手后，听到短音“嘀”，遥

控器进入绑定应答。

4.如果遥控器听到短音“嘀”。整个绑定成

功。按键即可控制终端节点。

5.如果遥控器发出长音“嘀”，表示绑定不

成功，请重新操作。

二、解除绑定

1.删除某按键的所有绑定：

长按遥控器设置键，持续5秒，听到长音

“嘀”后松手，再长按需要解除绑定的场景

键或单路开关键，听到长音“嘀”后松手，

该按键的所有绑定均被删除，当场景键绑定

了不存在的终端节点，则先删除不存在的终

端节点绑定。

2.删除某场景键与某个终端节点的某个开关

状态的绑定：

再操作一次绑定，遥控器发现完全相同绑

定，会自动清除该绑定。

使用遥控器

按场景键控制多个终端节点的组合开关

按单路键按一次，终端节点开关状态反转

一次。并将开关结果反馈到遥控

器的开关状态显示灯上。

对于“10”-“29”的单路键，

如“15”，先按“1+”，灯泡会

闪烁，再按“5'键，完成状态的

反转并将开关的结果反馈到状态

指示灯上。

1.按对应调光节

点的单路键，打

开调光节点

2.再按调光键

控制调光终端节点的亮度

长按单路键查询终端节点开关状态。对于

“10”-“29”的单路键，如

“15”，先按“1+”，再长按

“5'键查询终端节点开关状态

长按场景键对场景中的多个终端节点的组合

开关进行反转

注意：在使用遥控器过程中（不含设置过程），如

果听到遥控器发出短音“嘀”，表示本次控制成

功，听到长音“嘀”，表示本次控制没有成功。
